精品八区,亚欧美洲日韩美久久久久久久,国产成人dvdav,日本久久播视频

    透射電子偏光顯微鏡的工作原理是電子束穿過樣品后通過電子透鏡放大成像。雖然有幾萬乃至上百萬伏特電位的加速.無奈電子質(zhì)量太小，單個(gè)電子的能最仍然有限，所以能被電子穿透的材料必須非常薄，也就是說透射電鏡的樣品要求非常薄，電子才能在熒光屏上成像。透射電子偏光顯微鏡能直接觀察的樣品必須是薄膜狀的。當(dāng)樣品達(dá)到一定厚度時(shí)，要觀察其表面狀貌，就需要專門制作完全反映它們狀貌的薄膜。具體方法是用一定的膠體，如火棉膠等涂硯在樣品欲觀察的表面上，等膠體固化后成為負(fù)膜，揭下負(fù)膜將其放在鍍膜機(jī)中鍍制正膜，一般為碳膜。溶解除去負(fù)膜后得到正確重現(xiàn)樣品觀察面狀貌的碳膜，將碳膜放人顯微鏡中觀察。

    透射電鏡非常適合觀察生物切片及化學(xué)、物理薄膜。像考古學(xué)中動(dòng)物、植物的表皮分析，細(xì)胞組織觀察以及晶體薄膜的結(jié)晶錯(cuò)位和相差、位差分析等等。對(duì)于金屬樣品，如果能制成薄腆，還可以進(jìn)行選區(qū)衍射或高分辨衍射。

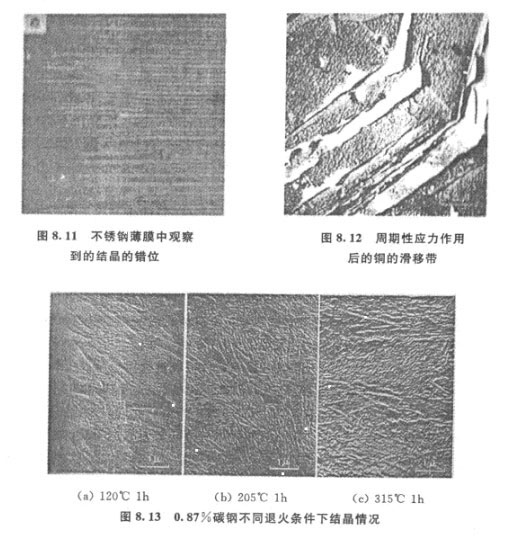

    對(duì)于較厚的樣品，電子束因?yàn)槟芊床粔蚨鵁o法穿透，即使可以穿透，電子透過樣品后能童損失較大，可能會(huì)發(fā)生速度離散，從而帶來較大的色差，嚴(yán)重影響成像質(zhì)最。用復(fù)制的材料表面樣品可以觀察到材料的表面情況，如果是斷裂表面，可以看到疲勞線、滑移帶，然后追溯到斷裂源是有雜質(zhì)、有氣泡還是有細(xì)裂紋，進(jìn)而判斷斷裂發(fā)生的原因來自材料本身還是因?yàn)榧庸げ划?dāng)而引起的，另外，從表面狀貌還可以看到材料形成的不同條件引起材料結(jié)構(gòu)的不同，從而分析材料加工條件及生產(chǎn)過程的控制。圖8.11是不銹鋼薄膜中觀察到的結(jié)晶的錯(cuò)位情況，從中可以清楚看到中心處一個(gè)結(jié)晶錯(cuò)位，圖8. 12周期性應(yīng)力作用后的銅的滑移帶的電子偏光顯微鏡照片，由此照片分析應(yīng)力的作用情況，從而分析其來源并找到避免應(yīng)力的方法。圖8.13是一種鋼材在不同退火條件下的不同結(jié)構(gòu)電子偏光顯微鏡照片，從中可以清楚地看到不同退火溫度對(duì)其材料結(jié)構(gòu)的影響。

    電子在穿透樣品時(shí)經(jīng)歷的各種相互作用使透射電子和散射電子中帶有材料信息.例如利用散射吸收引起的反差可獲得樣品的質(zhì)量密度的分布信息。對(duì)更薄的樣品，由電子波的相位變化引起的相位反差，可顯示出原子排列的圖像，從而提供結(jié)構(gòu)與某些化學(xué)成分信息。但是。相位反差的形成過程中，透射波只是起了參考波的作用，所帶信息有限。所以材料分析不是透射電子偏光顯微鏡的主要用途。
