    在設計金相顯微鏡的光源時，總是希望既要光源裝里的結構簡單，又要使光能得到充分利用，以便滿足金相顯徽觀察、投影、攝影及各種照明方式的要求。

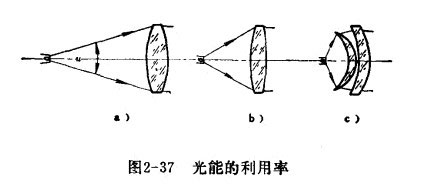

    因光源發光體向四周發射出光線，能為我們利用的只是投射到聚光鏡上的那部分。光源離聚光鏡越遠、聚光鏡的通光孔徑越小，則光能的利用率越低(見圖2-37a)。光源與聚光鏡的距離越近、聚光鏡的通光孔徑越大，則光能的利用率越高(見圖2-37 b )，因此，提高光能的利用率的有效途徑是使光源靠近聚光鏡，并且使聚光鏡有盡量大的通光孔徑，也就是使孔徑角U越大越好。所以金相顯微鏡的光源聚光系統往往采用正彎月形的透鏡組(見圖2-37 c )，以便提高光能的利用率，在“偏光顯微鏡透鏡的光學結構”中有簡單介紹。采用低壓鎢絲燈作光源的金相顯微鏡，用此種聚光鏡組為多。

    必須注意，對于亮度大，溫度高的光像，其光源裝置需具有良好的散熱結構，光源也不能過于靠近聚光系統，以免聚光系統受高溫影響而破裂。
