偏光顯微鏡干涉圖的觀察
發布人：shpuda發布時間：2014/2/19
干涉圖是非均質體在偏光顯微鏡下所呈現的由色環和黑帶組成的圖案。它是由錐形偏光、非均質體和上偏光共同作用而產生的干涉所形成的。根據干涉圖的形狀特征可判斷寶石的軸性。
1.觀察干涉圖的方法
(1)正交偏光下，并在上、下偏光顯微鏡片之間加一透鏡(或干涉球)。其作用是使通過它的平面偏振光變成錐形偏振光。
(2)將寶石置于透鏡(或干涉球)之下，來自下偏光顯微鏡片的偏振光進人非均質體寶石后分解成兩束互相垂直的偏振光，它們進過透鏡或干涉球，產生一定的光程差，再經上偏光顯微鏡片產生干涉作用，便出現了有黑帶并伴有彩色色圈的干涉圖。
2.觀察現象與結論

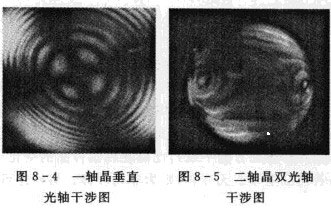

(1)一軸晶干涉圖。觀察時需轉動樣品，對一軸晶寶石來說，觀察方向與光軸方向大致一致時，其干涉圖為具黑十字和彩色等色圈，如圖8一4所示。其中水晶由于其內部結構的特殊性，黑十字中心無交點(中空的)，稱為“牛眼干涉圖”。某些水晶的干涉圖在中心位置呈現四葉螺旋槳的黑帶。
(2)二軸晶干涉圖。對二軸晶寶石來說，當觀察方向與兩個光軸的銳角等分線Bxa基本一致時，干涉圖由一個黑十字及“∞”字形與色圈組成，黑十字的兩個黑帶粗細不等，“∞”字形干涉色圈的中心為二軸晶的兩個光軸出露點，越往外色圈越密，如圖8一5所示。轉動寶石時，黑十字從中心分裂成兩個考曲熟帶，繼續轉動，彎曲黑帶又合成黑十字(即寶石轉動一周，黑十字出現分開、合并交替現象)。
